当切换开关筒上静触头压力偏小时，可能形成变压器绕组直流电阻不屈衡。举例，对某变电所一台SF7-2000/110型变压器的110kV绕组进行直流电阻测试时，有载调压分接开关[长征电气一厂1990年家具（ZY1-III500/60C，±9），由切换开关和聘用开关组合而成]相接转变几档，三相直流电阻相对罪戾皆比上年增多，其中地IV档和低V档直流电阻相对罪戾达到2.1%，屡次测试，罪戾不变，逾越国度圭臬，与上年疏通温度下比拟现金九游体育app平台，A相绕组直流电阻判辨偏小，况兼是增大相对罪戾的主要身分。

为查出三相绕组直流电耽罪戾增大的原因，领先进行色谱分析并测量变压比，舍弃绕组自己可能发生匝间短路等；其次将有载调压分接开关中的切换开关从变压器骨子中吊出，同期禁受厂家带来的乙醇温度计检测温度，这么测试变压器连同绕组的直流电阻，测试要领是三相直流电阻相对罪戾很小，折算到圭臬温度后，与上年测试数据接近。此事又因乙醇温度计与骨子温度计比拟，三者之间罪戾很大，骨子温度计偏高8℃，经搜检系温度计座内部油已干，照此折算运转测量的三相绕组直流电阻，实质上是A相绕组直流电阻正确，B、C相绕组直流电阻偏大。再搜检切换开关和切换开关绝缘筒，发现B、C两相切换开关与绝缘筒之间静触头压力偏小，导致了B、C两相绕组电阻增大，形成相对罪戾增大。

对此问题的处分关节是：拧下切换开关绝缘筒静触头，禁受0.5mm厚镀锡软铜皮垫入B、C两相静触头内侧，再收复到变压器普通状态下进行测试，测试要领是，三相绕组的各档直流电阻相对罪戾皆很小，只消一档最大罪戾值也仅为1.35%。达到及格圭臬。

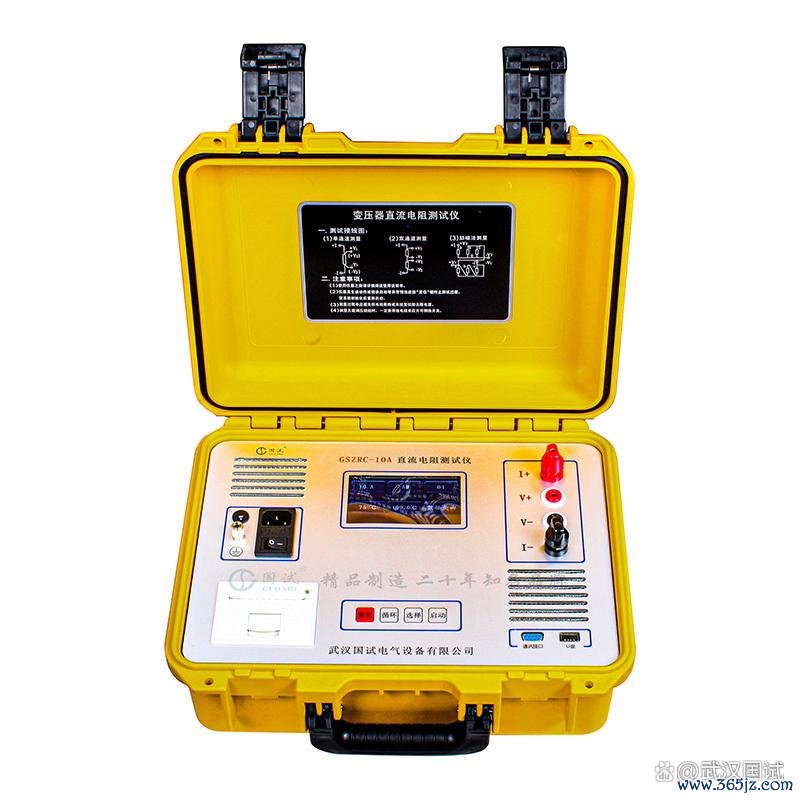

GSZRC-10A 直流电阻测试仪，直流电阻测试仪简称直流电阻测量仪、直流电阻仪、变压器直流电阻测试仪，直流电阻检测仪，直流数字电桥等。直流电阻测试是变压器在叮嘱、大修和改变分接开关后，必不能少的历练表情。在频繁情况下，用传统的关节（电桥法和压降法）测量变压器绕组以及大功率电感缔造的直流电阻是一项费时费工的使命。为了改变这种现象，镌汰测量时期以及松开测试东说念主员的使命职守而研制设备了这款直流电阻快速测试仪。禁受高速A/D转变器及程控电流源时间，达到了前所未有的测量要领及达成了高度自动化测量功能，具有精度高，测量限制广，数据巩固，重迭性好，抗骚动本事强现金九游体育app平台，保护功能完善等重大特质。该仪器。体积小、分量轻、便于佩戴。自检和自动校准功能降底了仪器使用和珍视的难度，是测量变压器绕组以及大功率电感缔造直流电阻的理思缔造。
